Trong thi công kết cấu sàn bê tông, hệ chống đỡ đóng vai trò quyết định đến chất lượng và sự an toàn của toàn bộ dự án. Nắm vững cách lắp giàn giáo nêm chuẩn kỹ thuật là yêu cầu bắt buộc đối với mọi kỹ sư và công nhân hiện trường.
Hãy cùng KTXD Thiên Phú bóc tách chi tiết từng bước lắp dựng hệ giáo này, từ khâu định vị nền móng đến khi hoàn thiện mâm giáo. Dưới đây là thông tin giúp bạn kiểm soát rủi ro tuyệt đối ngay từ giai đoạn đầu.

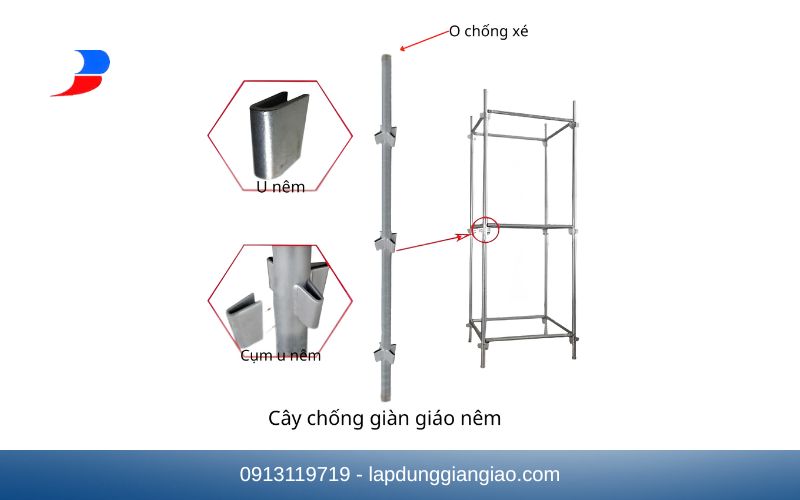

1. Giàn giáo nêm là gì?
Giàn giáo nêm là hệ thống chống đỡ sàn đổ bê tông tối ưu nhất hiện nay. Chúng sử dụng công nghệ các chốt nêm hàn sẵn để tạo ra các liên kết cứng cáp.
Một hệ giàn giáo nêm hoàn chỉnh để đưa vào thi công bao gồm các cấu kiện chính:
- Cây chống đứng: Chịu lực nén chính, có các tai nêm (bát nêm) hàn dọc theo thân với khoảng cách đều nhau.
- Thanh giằng ngang: Kết nối các cây chống tạo thành hệ khung không gian vững chắc, chống hiện tượng vặn xoắn.
- Chống đà, chống console: Hỗ trợ chịu lực tải cục bộ cho các vị trí dầm, ban công vươn ra ngoài.
- Kích chân (kích bằng) & kích đầu (kích U): Phụ kiện dùng để điều chỉnh cao độ và thăng bằng toàn hệ giáo.
2. Hướng dẫn cách lắp giàn giáo nêm chuẩn kỹ thuật
Việc lắp dựng sai trình tự có thể dẫn đến lệch tâm chịu tải, gây rung lắc mạnh hoặc sập đổ khi bơm bê tông. Dưới đây là quy trình 4 bước tiêu chuẩn.
Bước 1: Định vị kích chân và điều chỉnh độ cao
Bề mặt nền thi công cần được lu lèn phẳng, cứng cáp. Bắt buộc phải bố trí các tấm lót bằng gỗ dày hoặc thép tấm nếu thi công trên nền đất yếu.
Sắp xếp các kích chân (kích bằng) theo đúng sơ đồ bản vẽ thiết kế khoảng cách (thường từ 1m – 1.5m). Dùng máy laser chuyên dụng để căn chỉnh độ cao của tất cả các kích chân về cùng một mặt phẳng thủy chuẩn.
Bước 2: Lắp đầy đủ các cây chống và thanh giằng ngang
Tiến hành cắm trực tiếp các cây chống đứng vào ống của kích chân đã định vị.
Lắp thanh giằng ngang vào tai nêm của cây chống đứng. Công nhân dùng búa kim loại gõ mạnh vào chốt nêm để khóa chặt liên kết. Đảm bảo lắp đủ 100% các thanh giằng ở các lớp theo đúng thiết kế để tạo thành module chịu lực vững chắc.
Bước 3: Lắp chống đà và chốn console
Tại các vị trí dưới dầm chịu tải lớn, tiến hành cắm hệ cây chống đà vào ngàm tai nêm.
Lắp đặt thêm hệ chống console cho các khu vực mép biên sàn hoặc ban công vươn ra ngoài. Dùng búa kiểm tra rà soát lại độ chắc chắn của tất cả các chốt nêm đã đóng ở bước này.
Bước 4: Lắp kích U và điều chỉnh độ cao
Cắm phần kích U (kích đầu) vào phần ngọn rỗng của cây chống đứng.
Vặn điều chỉnh ren của kích U sao cho ngàm chữ U đạt đúng cao độ của hệ xà gồ, ván khuôn dầm sàn. Cuối cùng, tiến hành rải hệ thép hộp (xà gồ) lên trên ngàm của kích U để chuẩn bị trải ván cốp pha.
3. Những lưu ý khi lắp giàn giáo nêm
Lắp dựng nhanh chóng nhưng đội ngũ thi công tuyệt đối không được chủ quan. Dưới đây là những lỗi phổ biến cần tránh.
Để hệ chống đỡ phát huy 100% công năng, kỹ sư hiện trường cần đặc biệt lưu tâm đến các yếu tố kỹ thuật trong bảng đánh giá rủi ro sau:
| Lỗi thi công thường gặp | Hậu quả rủi ro | Biện pháp khắc phục chuẩn HSE |
| Không lót đế chân kích | Lún nền cục bộ khi chịu tải bê tông nặng | Luôn dùng ván gỗ hoặc thép tấm dày lót dưới kích bằng. |
| Đóng chốt nêm không chặt | Hệ giáo bị rung lắc, mất ổn định khung | Dùng búa gõ lực đủ mạnh đến khi nêm khóa cứng. |
| Bỏ bớt thanh giằng ngang | Gãy gập cây chống do bị mất liên kết | Lắp đủ 100% thanh giằng ngang theo đúng bản vẽ duyệt. |
| Kéo dài ren kích quá mức | Chân/đầu kích bị yếu, dễ cong vênh gãy đứt | Chỉ vặn ren kích U và kích bằng tối đa 1/3 chiều dài trục. |
Bên cạnh đó cần tuân thủ:
- Kiểm định vật tư: Loại bỏ ngay lập tức cây chống bị móp méo thân, rỉ sét nặng hoặc chốt nêm bị biến dạng.
- Thời tiết: Cấm tuyệt đối việc thi công tháo lắp giàn giáo trong điều kiện mưa bão, sấm sét hoặc gió giật mạnh.
4. KTXD Thiên Phú thi công lắp dựng giàn giáo nêm chuẩn an toàn
Hệ thống giàn giáo nêm yêu cầu độ chính xác tuyệt đối trong gia công vật tư và kinh nghiệm thực chiến khi lắp dựng. KTXD Thiên Phú tự hào là đối tác chiến lược tin cậy của hàng trăm nhà thầu lớn nhỏ trên toàn quốc.
Lý do chủ đầu tư luôn an tâm giao phó hạng mục chống đỡ cho KTXD Thiên Phú:
- Vật tư chất lượng cao: 100% giàn giáo nêm được sản xuất từ thép tiêu chuẩn cường độ cao, mối hàn CO2 vững chắc, mạ kẽm chống rỉ xuất sắc.
- Thực thi đúng kỹ thuật: Đội ngũ thợ lắp dựng hơn 5 năm kinh nghiệm, am hiểu sâu sắc cách lắp giàn giáo nêm, làm việc chuẩn xác theo bản vẽ biện pháp.
- Tiến độ siêu tốc: Luân chuyển vật tư nhanh, bàn giao mặt bằng đúng cam kết, giúp nhà thầu rút ngắn thời gian chờ đổ bê tông.
- An toàn là số 1 (HSE): Có cán bộ an toàn giám sát liên tục tại công trường, cam kết không xảy ra sự cố sập đổ nền móng.
Nếu bạn đang tìm kiếm một đơn vị cung cấp vật tư và thi công lắp dựng giàn giáo, tuân thủ khắt khe mọi chuẩn mực HSE, hãy liên hệ ngay với KTXD Thiên Phú để nhận bản vẽ biện pháp tối ưu và báo giá thi công cạnh tranh nhất thị trường!
