Trong thi công kết cấu bê tông cốt thép chịu tải trọng lớn, hệ giàn giáo chống sàn đóng vai trò quyết định đến độ an toàn và mặt phẳng của sàn sau khi đổ. Trải qua nhiều giai đoạn phát triển, hệ giàn giáo nêm đã ra đời, khắc phục hoàn hảo những nhược điểm về sức tải của các hệ giáo truyền thống.
Để tính toán chính xác vật tư và lập biện pháp thi công tối ưu, kỹ sư bắt buộc phải nắm vững kích thước giàn giáo nêm tiêu chuẩn. Bài viết này, KTXD Thiên Phú sẽ cung cấp cho bạn một cái nhìn từ tổng quan đến chi tiết về các thông số cấu kiện, cách phân biệt với các hệ giáo khác và bảng giá cập nhật mới nhất.

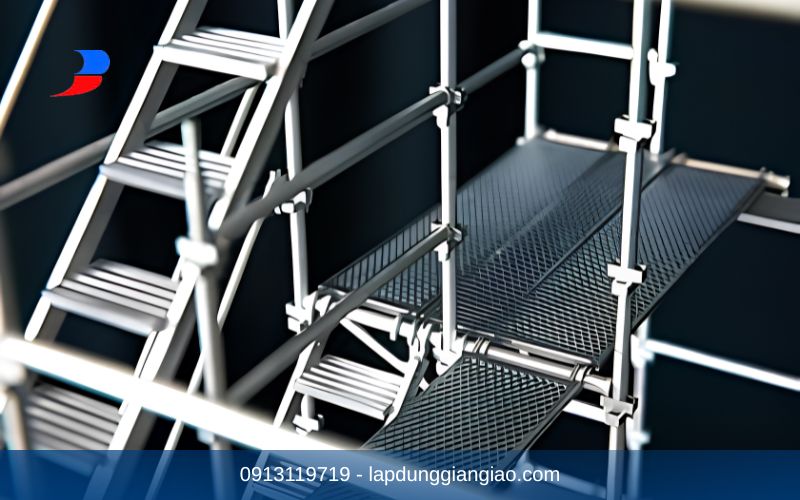

1. Giàn giáo nêm là gì? Phân biệt với ringlock và giàn giáo khung
Giàn giáo nêm (Wedge Lock Scaffold) là hệ thống giáo chống đỡ, kết nối các thanh đứng và thanh giằng ngang bằng cơ chế chốt nêm (nêm U dập sẵn trên cột và lưỡi nêm hàn trên thanh giằng).
Khi lắp ráp, kỹ sư chỉ cần dùng búa gõ chặt lưỡi nêm vào tai U. Lực gõ sẽ khóa cứng liên kết, chống rung lắc và tăng cường khả năng chịu tải dọc trục.
Để thấy rõ sự khác biệt, dưới đây là bảng phân biệt nhanh giữa hệ nêm với thông số kỹ thuật giàn giáo ringlock và kích thước giàn giáo 1m7 truyền thống:
| Tiêu chí | Giàn giáo khung (1m7) | Giàn giáo nêm | Giàn giáo Ringlock |
| Cơ chế khóa | Chốt gài chéo | Chốt nêm dọc | Chốt nêm đĩa hoa thị |
| Góc độ lắp giằng | Cố định hình chữ nhật | Chủ yếu là 90 độ (4 hướng) | Đa chiều, 8 hướng từ 1 cụm đĩa |
| Khả năng chịu lực | Thấp | Cao | Rất cao |
| Tốc độ lắp ráp | Trung bình | Rất nhanh | Nhanh, độ chính xác cao |
2. Kích thước module giàn giáo nêm tiêu chuẩn
Để bóc tách khối lượng vật tư chính xác, kỹ sư cần nắm rõ kích thước các cấu kiện tạo nên một hệ chống hoàn chỉnh. Dưới đây là bảng kích thước tiêu chuẩn thông dụng nhất hiện nay:
| Loại cấu kiện | Chiều dài / Chiều cao tiêu chuẩn | Ghi chú ứng dụng |
| Cột chống đứng (Cây chống nêm) | 1.0m / 1.5m / 2.0m / 2.5m / 3.0m | Có hàn các tai nêm (khoảng cách 0.5m/tai) để móc thanh giằng. |
| Thanh giằng ngang | 0.5m / 0.6m / 1.0m / 1.2m / 1.5m | Kết nối các cột chống, tạo thành hệ lưới chịu lực. |
| Chống đà (Chống dầm) | 1.2m (hoặc kích thước theo thiết kế) | Dùng để chống trực tiếp dưới đáy dầm. |
| Chống Consol (Vươn ra ngoài) | 1.2m | Đỡ các phần ban công, kết cấu đua ra ngoài không có điểm tựa dưới. |
| Kích tăng (Chân / Đầu U) | 0.3m / 0.5m | Điều chỉnh cao độ bù trừ, tinh chỉnh mặt phẳng cốp pha. |
3. Thông số kỹ thuật chi tiết giàn giáo nêm
Ngoài kích thước chiều dài, các thông số về độ dày vật liệu và khả năng chịu tải là những yếu tố bắt buộc phải có trong hồ sơ kiểm định giàn giáo trước khi đưa vào công trường.
| Thông số kỹ thuật | Yêu cầu tiêu chuẩn |
| Đường kính ống thép (Cột chống) | Ø48.1mm hoặc Ø49mm |
| Độ dày ống thép (Cột chống) | 2.0mm – 2.5mm (khuyến nghị 2.0mm trở lên) |
| Đường kính thanh giằng ngang | Ø42mm |
| Độ dày thanh giằng ngang | 1.8mm – 2.0mm |
| Khả năng chịu tải (SWL) | Dao động từ 2.0 tấn đến 4.0 tấn / 1 cột (tùy độ dày thép) |
| Tiêu chuẩn tham chiếu | AS/NZS 1576 (Úc/New Zealand) hoặc EN 12811 (Châu Âu) |
| Bề mặt hoàn thiện | Nhúng sơn dầu, sơn tĩnh điện hoặc mạ kẽm nhúng nóng. |
4. So sánh giàn giáo nêm với ringlock và giàn giáo khung 1m7
Mỗi hệ giáo có một lợi thế riêng. Bảng dưới đây giúp nhà thầu đánh giá toàn diện dựa trên 8 tiêu chí cốt lõi, đặc biệt khi cân nhắc việc nâng cấp sang ứng dụng ringlock trong xây dựng
| Tiêu chí | Giàn giáo khung (1m7) | Giàn giáo Nêm | Giàn giáo Ringlock |
| 1. Chức năng chính | Bao che mặt ngoài | Chống sàn, dầm | Chống sàn siêu tải, sân khấu |
| 2. Tải trọng chịu lực | Yếu | Khá tốt | Cực kỳ xuất sắc |
| 3. Tốc độ tháo lắp | Chậm | Rất nhanh | Nhanh, chuẩn xác |
| 4. Tính linh hoạt | Không linh hoạt | Tốt | Xuất sắc (đa góc độ) |
| 5. Không gian lưu kho | Cồng kềnh | Gọn gàng | Gọn gàng |
| 6. Khả năng tái sử dụng | Trung bình | Cao | Rất cao |
| 7. Chi phí đầu tư mới | Rẻ nhất | Trung bình | Cao nhất |
| 8. Mức độ phổ biến VN | Dân dụng, công trình nhỏ | Các dự án tầm trung | Dự án cao tầng, công nghiệp |
Lưu ý: Việc chuyển đổi từ hệ nêm sang Ringlock đang là xu hướng tất yếu. Để hiểu rõ hơn về quy trình thiết lập hệ giáo đĩa, bạn có thể xem thêm cách lắp đặt giàn giáo Ringlockan toàn và đúng kỹ thuật.

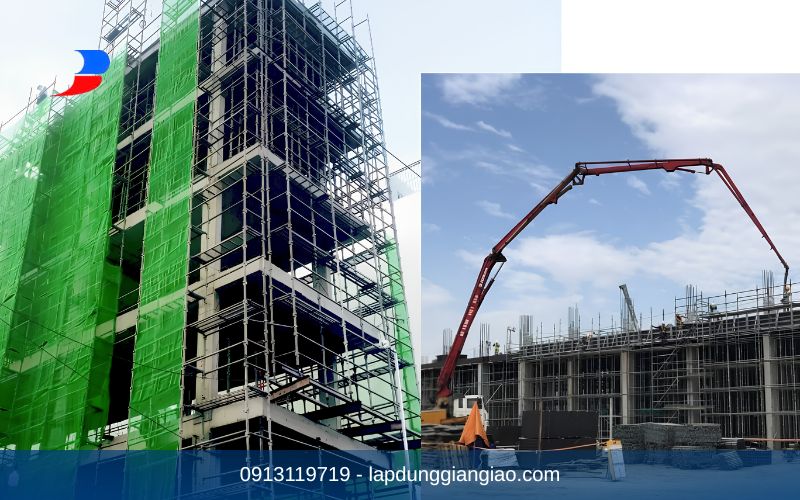

5. Ứng dụng giàn giáo nêm theo loại công trình
Với khả năng tháo lắp linh hoạt và sức chịu tải ấn tượng, giàn giáo nêm được ứng dụng rộng rãi trong các loại hình dự án:
- Nhà phố, biệt thự: Thi công cốp pha sàn nhanh chóng, gọn nhẹ, dễ luân chuyển trong hẻm hẹp.
- Chung cư, cao ốc văn phòng: Giải pháp chống sàn tiêu chuẩn, đảm bảo tiến độ quay vòng cốp pha nhanh giữa các tầng.
- Nhà xưởng công nghiệp: Lắp ráp hệ khung đỡ cho các vách xưởng cao, chống sàn khu vực đặt máy móc thiết bị có tải trọng lớn.
- Hầm ngầm, cầu đường: Chống đỡ các hệ dầm cầu, vòm hầm (kết hợp với các phụ kiện chống console).
- Trung tâm thương mại: Phù hợp với các bước cột đa dạng, thi công sàn dày, diện tích mặt bằng rộng lớn.
6. Bảng giá giàn giáo nêm – Mua và thuê mới nhất
Chi phí đầu tư phụ thuộc nhiều vào quy cách ống thép, lớp mạ bảo vệ và đơn giá thị trường. Dưới đây là mức giá tham khảo (đã bao gồm giá phụ kiện giàn giáo cơ bản) trong năm 2026:
| Hạng mục vật tư (Mạ kẽm) | Giá mua mới (VNĐ) | Giá thuê (VNĐ/Tháng) |
| Cột chống nêm 2.5m (Dày 2.0mm) | 185.000 – 210.000 / Cây | 12.000 – 16.000 / Cây |
| Thanh giằng ngang 1.2m (Dày 1.8mm) | 65.000 – 85.000 / Cây | 5.000 – 7.000 / Cây |
| Chống đà 1.2m | 110.000 – 130.000 / Cây | 8.000 – 10.000 / Cây |
| Kích tăng U / Bằng 0.5m | 45.000 – 55.000 / Cái | 3.500 – 5.000 / Cái |
Lưu ý: Bảng giá mang tính chất tham khảo. Tùy thuộc vào khối lượng đơn hàng và thời gian thuê, các nhà cung cấp sẽ có mức chiết khấu riêng. Liên hệ 0913119719 để được báo giá chính xác.
7. Mua và thuê giàn giáo nêm tại KTXD Thiên Phú
Nếu bạn đang tìm kiếm một đơn vị cung ứng vật tư uy tín, KTXD Thiên Phú tự hào là đối tác chiến lược của hàng trăm nhà thầu lớn nhỏ trên toàn quốc.
Chúng tôi cung cấp dịch vụ thuê giàn giáo nêm mạ kẽm chất lượng cao, đầy đủ chứng chỉ CO/CQ, kiểm định an toàn TCVN 13662:2023 và TCVN 5308:1991, đi kèm với dịch vụ hỗ trợ lắp dựng giàn giáo trọn gói bằng đội ngũ lắp dựng chuyên nghiệp. Đến với Thiên Phú, bạn sẽ được tư vấn bóc tách khối lượng chuẩn xác từ bản vẽ kỹ thuật, tránh dư thừa lãng phí hay thiếu hụt làm chậm tiến độ dự án.
CÔNG TY TNHH DỊCH VỤ_KỸ THUẬT XÂY DỰNG THIÊN PHÚ
🔹Hotline: 0913119719
🔹Địa chỉ: 90/2H Ấp Mới 1, Xã Hóc Môn, TPHCM
🔹Email: lapdunggiangiao@gmail.com
🔹Website: https://lapdunggiangiao.com/
FAQ – Câu hỏi thường gặp
Đối với các công trình thời gian ngắn và cần tiết kiệm chi phí, hệ nêm sơn dầu là lựa chọn ổn. Tuy nhiên, nếu bạn định đầu tư lâu dài, tái sử dụng nhiều dự án hoặc làm việc vùng ven biển, hệ nêm mạ kẽm (đặc biệt là nhúng nóng) là bắt buộc để chống ăn mòn từ bên trong ống thép.
Không. Ưu điểm lớn nhất của hệ nêm là liên kết không cần bulong hay cờ lê. Công nhân chỉ cần sử dụng búa tay chuyên dụng để đóng chặt các chốt nêm, rất nhanh chóng và an toàn.
Tùy thuộc vào độ dày của thép (2.0mm – 2.5mm) và khoảng cách bố trí thanh giằng (bước giằng). Thông thường, với hệ giằng 1.2m, một cột chống nêm tiêu chuẩn D49 dày 2.0mm có thể chịu được tải trọng an toàn khoảng 2.5 tấn đến 3.5 tấn trước khi đạt giới hạn biến dạng.
