An toàn lao động trên không luôn phụ thuộc tuyệt đối vào khả năng chịu lực của hệ thống giàn giáo. Đối với các dự án công nghiệp nặng hoặc dầu khí, việc nắm vững cách tính tải trọng giàn giáo BS1139 là yêu cầu bắt buộc đối với mọi kỹ sư thiết kế biện pháp thi công. Việc tính toán sai lệch có thể dẫn đến hệ lụy nghiêm trọng về sập đổ kết cấu.
KTXD Thiên Phú với nhiều năm kinh nghiệm cung ứng vật tư sẽ hướng dẫn bạn quy trình bóc tách và tính toán lực tác dụng lên giàn giáo. Các thông số này giúp nhà thầu tối ưu hóa vật tư mà vẫn đảm bảo hệ số an toàn cao nhất trong năm 2026.
1. Tiêu chuẩn BS1139 là gì?
Hiểu rõ nguồn gốc và đặc tính vật liệu là bước đệm đầu tiên trước khi thực hiện các phép toán chịu lực.
1.1. Tổng quan về tiêu chuẩn BS1139
BS1139 là bộ tiêu chuẩn khắt khe do Viện Tiêu chuẩn Anh (BSI) ban hành. Bộ quy chuẩn này quy định các thông số chi tiết về kích thước, vật liệu, và khả năng chịu lực của ống thép, cùm khóa trong hệ giàn giáo.
1.2. Phạm vi áp dụng của BS1139
Với độ linh hoạt và sức bền cao, hệ giáo này thống trị trong các môi trường thi công phức tạp. Nó được ứng dụng rộng rãi tại các nhà máy lọc hóa dầu, giàn khoan trên biển, nhiệt điện và các nhà máy công nghiệp nặng.
1.3 Các thành phần chính của hệ giàn giáo BS1139
Khác với giàn giáo khung hay giáo nêm, BS1139 là một hệ thống lắp ghép từ các linh kiện rời:

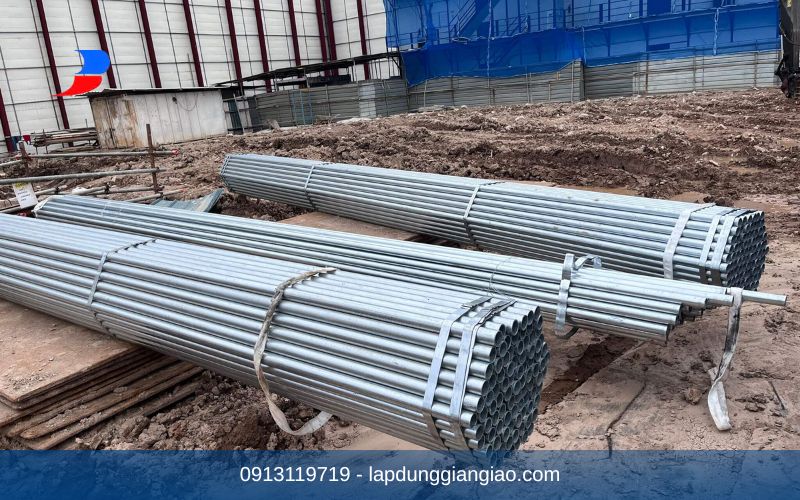

Ống thép: Đường kính chuẩn Ø48.3mm, độ dày từ 3.2mm đến 4.0mm, mạ kẽm nhúng nóng.
Cùm nối (Couplers): Gồm cùm xoay, cùm cố định (cùm chết), nối ống, kẹp dầm.
Sàn thao tác (Mâm giáo): Ván thép chịu lực, mạ kẽm, có khóa chống trượt an toàn.

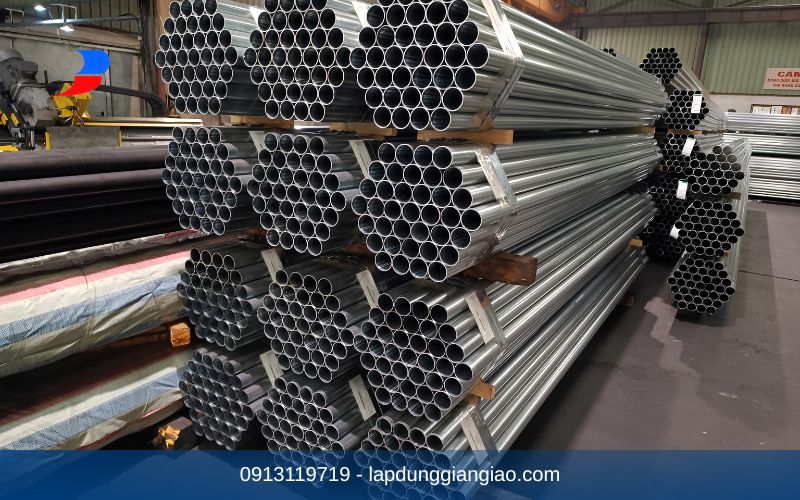

Hệ thống BS1139 được cấu thành từ ống thép Ø48.3 và các loại cùm khóa chịu lực cao.
2. Tải trọng giàn giáo là gì?
Việc định lượng được các lực vô hình tác động lên kết cấu giúp kỹ sư chọn đúng khoảng cách bước giáo.
2.1. Khái niệm tải trọng giàn giáo
Tải trọng giàn giáo là tổng hợp tất cả các lực cơ học tác dụng lên hệ thống khung đỡ trong suốt quá trình thi công. Những lực này có xu hướng đẩy, nén, hoặc vặn xoắn cấu kiện thép vượt qua giới hạn đàn hồi.
2.2. Phân loại tải trọng giàn giáo
Theo lý thuyết cơ học kết cấu, tải trọng được chia thành 3 nhóm cơ bản:
Tĩnh tải (Dead load): Trọng lượng bản thân của toàn bộ hệ giàn giáo (ống thép, cùm, mâm giáo).
Hoạt tải (Live load): Trọng lượng của công nhân, vật tư xây dựng, và thiết bị máy móc đặt trên sàn.
Tải trọng ngang (Áp lực gió): Lực đẩy của gió lên bề mặt lưới bao che và khung giáo, đặc biệt quan trọng ở các tầng cao.
2.3. Phân biệt giữa tải trọng thiết kế và tải trọng sử dụng
Tiêu chí
Tải trọng sử dụng
Tải trọng thiết kế
Khái niệm
Tải trọng thực tế dự kiến đặt lên sàn công tác khi giàn giáo được sử dụng
Tải trọng dùng trong tính toán kết cấu để kiểm tra khả năng chịu lực và an toàn của giàn giáo
Thành phần
Người, dụng cụ, vật liệu và thiết bị phục vụ thi công trên sàn
Bao gồm tự trọng giàn giáo + tải trọng sử dụng + tải gió và các tải trọng khác theo trường hợp thiết kế
Mục đích
Xác định giàn giáo được phép sử dụng với tải bao nhiêu
Kiểm tra cột đứng, thanh ngang, giằng, liên kết, chân kích, nền và toàn bộ hệ giàn giáo
Đơn vị thường dùng
kN/m² hoặc kg/m²
kN, kN/m hoặc kN/m² tùy cấu kiện và mô hình tính
Giá trị
Phụ thuộc vào cấp tải của sàn công tác
Được xác định từ các tải trọng đầu vào và tổ hợp tải trọng thiết kế
Ví dụ
Giàn giáo cấp tải 3: 2,0 kN/m²
Tự trọng + 2,0 kN/m² tải sử dụng + tải gió + các tác động khác theo trường hợp thiết kế
Có được cộng trực tiếp tất cả tải không?
Không. Phải xét đúng phạm vi và vị trí tải
Phải lập tổ hợp tải trọng theo tiêu chuẩn thiết kế áp dụng
Ý nghĩa thực tế
Cho biết người sử dụng được phép chất bao nhiêu tải lên sàn
Cho biết kết cấu giàn giáo có đủ khả năng chịu tải và ổn định hay không
3. Các yếu tố ảnh hưởng đến tải trọng giàn giáo BS1139
Thực tế công trường luôn biến động, đòi hỏi người kỹ sư phải tính đến các hệ số an toàn dự phòng.
3.1. Chiều cao giàn giáo
Giàn giáo càng cao, mô men lật càng lớn. Chiều cao tác động trực tiếp đến áp lực gió động và yêu cầu mật độ điểm neo vào vách công trình.
3.2. Khoảng cách khung giàn giáo
Khoảng cách giữa các trụ đứng (bước giáo) quyết định sức chịu tải của mâm sàn. Khoảng cách càng hẹp, mạng lưới càng dày thì sức chịu tải trên mỗi mét vuông càng lớn.
3.3. Chất lượng vật liệu
Ống thép bị móp méo, mài mòn rỉ sét sẽ làm suy giảm nghiêm trọng tiết diện chịu lực. Chỉ sử dụng vật tư đạt chuẩn mạ kẽm nhúng nóng mới đảm bảo tính toán lý thuyết khớp với thực tế.
3.4. Điều kiện thi công thực tế
Độ cứng của nền móng, độ rung chấn từ máy xúc, máy khoan lân cận cũng là những yếu tố ngoại cảnh gây ứng suất phụ lên hệ khung.

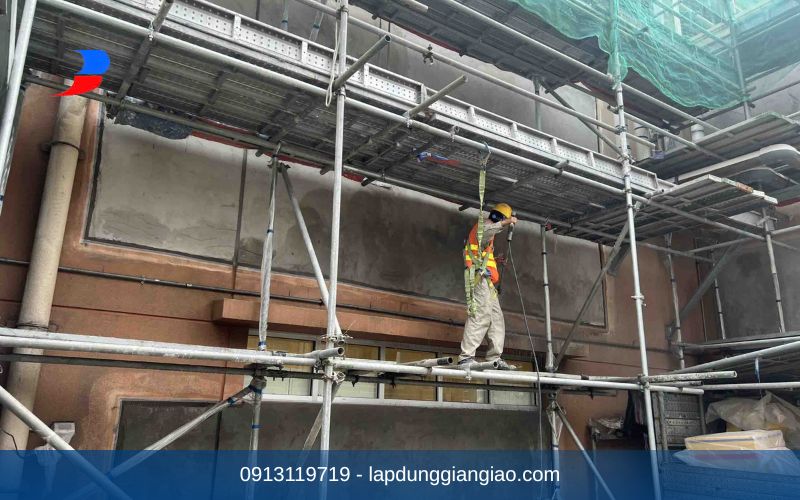

Khoảng cách giữa các cột chống đứng quyết định trực tiếp đến sức chịu nén của toàn hệ thống.
4. Công thức cách tính tải trọng giàn giáo BS1139
Phần lõi của biện pháp thi công nằm ở các công thức toán học cơ cấu được chứng minh qua thực nghiệm.
(Lưu ý: Mọi phép tính dưới đây mang tính chất tham khảo cơ bản. Các dự án thực tế cần có bản vẽ thuyết minh được thẩm định bởi tổ chức độc lập).
4.1. Công thức tính tải trọng tổng
Tổng tải trọng tác dụng lên chân trụ đứng giàn giáo được tính bằng tổng các véc tơ lực thành phần nhân với hệ số vượt tải tương ứng:
Q = (G x n1) + (P x n2) + (W x n3)
Q: Tổng tải trọng thiết kế (kN)
G: Tĩnh tải tiêu chuẩn
P: Hoạt tải tiêu chuẩn
W: Tải trọng gió tiêu chuẩn
n1, n2, n3: Các hệ số độ tin cậy vượt tải (thường từ 1.1 đến 1.3)
4.2. Cách tính hoạt tải thi công
Hoạt tải được quy đổi trên 1m^2 sàn thao tác, phụ thuộc vào loại hình công việc:
P = P1 + P2 + P3
P1: Trọng lượng con người (quy chuẩn khoảng 1kN/người)
P2: Trọng lượng vật liệu (gạch, vữa, xi măng)
P3: Trọng lượng máy móc cầm tay
4.3. Cách tính tải trọng gió
Tải trọng gió gây ra lực xô ngang, có nguy cơ làm lật giáo nếu không giằng neo kỹ:
W = W0 x k x c
W0: Áp lực gió tiêu chuẩn theo vùng địa lý (daN/m^2)
k: Hệ số tính đến sự thay đổi áp lực gió theo độ cao
c: Hệ số khí động học của kết cấu (có xét đến độ rỗng của lưới bao che)
4.4. Bảng thông số hoạt tải tiêu chuẩn trên sàn thao tác theo EN 12811
Lớp tải trọng (Class)
Hoạt tải phân bố đều (kN/m2)
Hoạt tải tập trung trên diện tích 500×500mm (kN)
Loại công việc áp dụng
Class 1
0.75
1.50
Chỉ để đi lại, kiểm tra, không chứa vật liệu
Class 2
1.50
1.50
Sơn nước, vệ sinh, trát tường nhẹ
Class 3
2.00
1.50
Công việc cơ khí chung, xếp dỡ vật tư nhẹ
Class 4
3.00
3.00
Xây tô mảng lớn, gia công cốt thép dầm
5. Ví dụ thực tế cách tính tải trọng giàn giáo BS1139
Để dễ hình dung, KTXD Thiên Phú đưa ra một giả định bóc tách tải trọng cho một cụm giáo thao tác tại nhà máy xi măng.
5.1. Thông số công trình mẫu
Hệ giáo thao tác độc lập, kích thước sàn: Dài 2.0m x Rộng 1.5m.
Tính tĩnh tải (G): Khối lượng của 4 cột đứng (Ø48.3 x 3.2mm$, nặng 3.56 kg/m), các thanh giằng ngang, giằng chéo, cùm khóa và 3 mâm giáo thép. Giả sử tổng trọng lượng cấu kiện đo được là 350kg (tương đương 3.43 kN).
Tính hoạt tải (P): Diện tích sàn thao tác là 2.0m x 1.5m = 3.0 m^2. Tổng hoạt tải P = 3.0 m^2 \times 2.0 kN/m^2 = 6.0 kN.
Kiểm tra lực nén dọc trục: Tổng trọng lượng dồn xuống 4 cột chân đế: Q = 3.43 + 6.0 = 9.43 kN. Mỗi chân cột chịu lực nén: 9.43 / 4 = 2.35 kN.
5.3. Kết quả và đánh giá an toàn
Theo thông số của BS1139, một chốt cùm chết (Right Angle Coupler) đạt chuẩn có sức chịu lực trượt tối thiểu lên tới 9.1 kN.
Lực nén thực tế trên mỗi chân cột (2.35 kN) nhỏ hơn rất nhiều so với giới hạn trượt của cùm khóa (9.1 kN). Do đó, hệ thống được đánh giá là an toàn tuyệt đối.

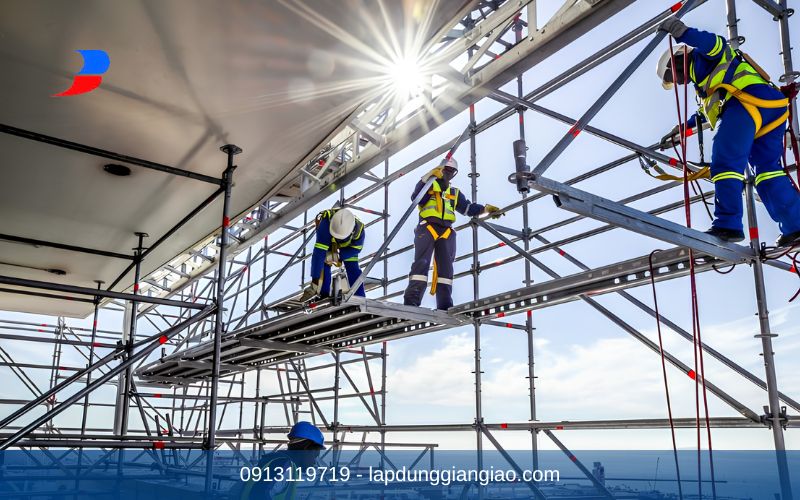

Việc đo lường tải trọng giúp các mâm giáo không bị võng xệ khi có công nhân làm việc
6. Những sai lầm thường gặp khi tính tải trọng giàn giáo
Chủ quan trong khâu thiết kế lý thuyết sẽ phải trả giá bằng sự cố hiện trường. Dưới đây là các lỗ hổng kỹ thuật cần tránh.
6.1. Bỏ qua tải trọng động
Nhiều kỹ sư chỉ tính trọng lượng vật tư nằm im (tĩnh) mà quên mất độ rung lắc, lực va đập khi cẩu tháp thả mạnh kiện hàng xuống mâm giáo. Đây là nguyên nhân chính làm gãy chốt cùm.
6.2. Không tính tải trọng gió
Đặc biệt nguy hiểm với các hệ giáo bao che phủ bạt kín mặt ngoài. Bạt bao che đóng vai trò như cánh buồm, hứng trọn áp lực gió làm đứt giằng neo và gây lật giáo hàng loạt.
6.3. Sử dụng vật liệu không đạt chuẩn
Tính toán bằng thông số thép dày 3.2mm, nhưng thực tế lại thuê nhầm ống thép siêu mỏng 1.8mm rỉ sét. Sự sai lệch này làm phá vỡ toàn bộ cấu trúc chịu lực mô phỏng.
6.4. Không tính hệ số an toàn
Trong công thức, hệ số vượt tải (n) đóng vai trò dự phòng rủi ro. Việc tính vừa khít lực đè mà không nhân hệ số an toàn sẽ khiến hệ thống không chống chịu được các tình huống biến thiên đột ngột.
7. Kinh nghiệm tính tải trọng giàn giáo chính xác
Để hồ sơ thiết kế vượt qua vòng thẩm định của tổng thầu ngoại, doanh nghiệp cần kết hợp cả công nghệ và kinh nghiệm thực chiến.
7.1. Sử dụng phần mềm hỗ trợ
Nên ứng dụng các phần mềm phân tích phần tử hữu hạn (như SAP2000, ETABS, hoặc AutoCAD Plant 3D) để mô phỏng biểu đồ nội lực, mô men uốn và biến dạng của toàn hệ khung không gian 3D.
7.2. Tuân thủ tiêu chuẩn kỹ thuật
Luôn cập nhật các bộ quy chuẩn mới nhất của quốc tế và Việt Nam. Áp dụng bảng tính tải trọng chuẩn xác, không ước lượng cảm tính.
7.3. Thuê đơn vị kiểm định chuyên nghiệp
Nếu đội ngũ kỹ sư nội bộ chưa đủ kinh nghiệm, hãy tìm đến các đơn vị cung cấp vật tư uy tín.
Với dây chuyền sản xuất cơ khí hiện đại và đội ngũ kỹ thuật viên am tường tiêu chuẩn BS1139, KTXD Thiên Phú luôn sẵn sàng bóc tách khối lượng và cung cấp bản vẽ tính toán biện pháp thi công an toàn nhất cho mọi đối tác tại khu vực phía Nam.
8. Kết luận
Nắm vững cách tính tải trọng giàn giáo BS1139 không chỉ giúp hợp thức hóa hồ sơ năng lực dự thầu mà còn là lương tâm nghề nghiệp, bảo vệ sự bình an cho hàng nghìn người lao động.
Đầu tư chất xám vào khâu tính toán biện pháp thi công và lựa chọn nguồn vật tư chuẩn kiểm định là chiến lược tối ưu lợi nhuận bền vững nhất cho các nhà thầu chuyên nghiệp trong năm 2026.
