Hiểu rõ cấu tạo giàn giáo là nền tảng kỹ thuật bắt buộc đối với mọi kỹ sư giám sát và nhà thầu trước khi tiến hành thi công. Một hệ thống chống đỡ đạt chuẩn không chỉ đẩy nhanh tiến độ dự án mà còn là lá chắn bảo vệ sinh mạng cho hàng trăm công nhân thao tác trên cao.
Bài viết này, KTXD Thiên Phú sẽ phân tích chuyên sâu cấu trúc của các hệ giáo phổ biến nhất, giúp bạn có cái nhìn tổng quan và đưa ra quyết định vật tư chính xác.

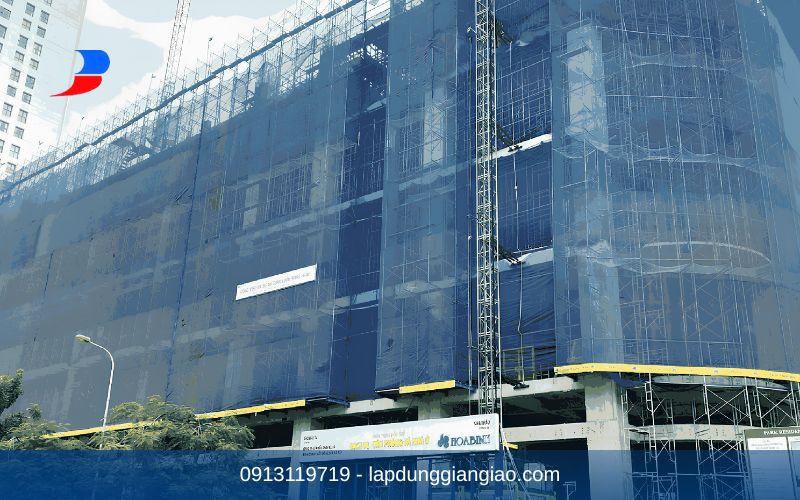

Giới thiệu tầm quan trọng của giàn giáo
Không có một dự án cao tầng nào có thể hoàn thiện nếu thiếu đi sự hiện diện của các hệ thống khung chống bằng thép.
Trong kỹ thuật xây dựng, giàn giáo đóng vai trò như một bộ xương ngoài tạm thời của tòa nhà. Nhiệm vụ tối thượng của chúng là truyền toàn bộ tải trọng (từ bê tông tươi, thiết bị máy móc, đến con người) xuống nền đất một cách an toàn nhất.
Việc thiết kế, tính toán sức chịu tải và bám sát cấu tạo giàn giáo chuẩn mực giúp triệt tiêu hoàn toàn nguy cơ sập đổ cục bộ. Hơn thế nữa, một hệ thống chắc chắn tạo tâm lý an tâm tuyệt đối, giúp tăng năng suất lao động của công nhân.

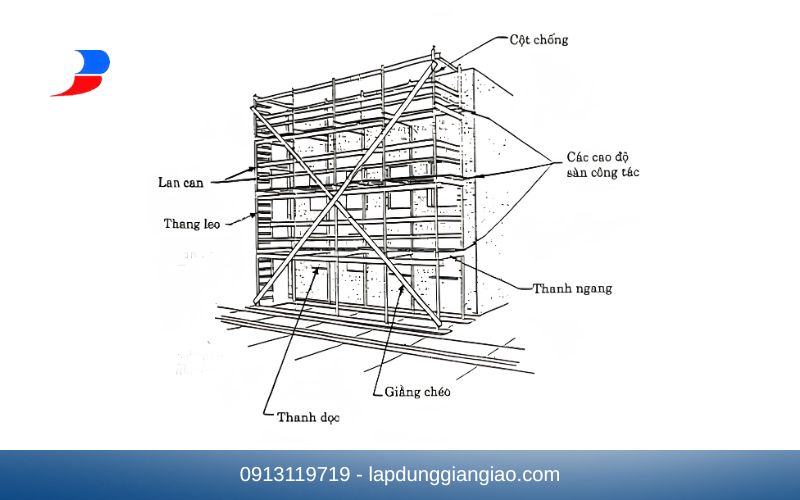

Cấu tạo giàn giáo gồm các bộ phận
Để hình thành nên một hệ khối không gian vững chắc, một bộ thiết bị tiêu chuẩn buộc phải tích hợp đầy đủ các module thành phần sau:
- Khung chịu lực (Cột đứng): Làm từ thép ống mạ kẽm (Ø42 hoặc Ø48), đóng vai trò xương sống truyền tải lực nén trực tiếp theo phương thẳng đứng.
- Thanh giằng chéo/Ngang: Liên kết các khung đứng lại với nhau, khóa chặt chuyển vị ngang và triệt tiêu độ rung lắc khi có gió hoặc ngoại lực tác động.
- Kích tăng đơ (U và Bằng): Được tiện ren rãnh sâu, lắp ở đỉnh hoặc chân cột để tinh chỉnh chiều cao chính xác đến từng milimet, giúp cân bằng hệ thống trên nền đất nghiêng.
- Mâm giàn giáo (Sàn thao tác): Tấm thép dập gân chống trượt, có khóa an toàn hai đầu, là nơi công nhân đứng làm việc và tập kết vật tư phụ.
- Phụ kiện đi kèm: Gồm cầu thang leo, cùm xoay khóa ống tuýp, và bánh xe di động (dành cho hệ giáo dọn vệ sinh).
Chi tiết cấu tạo giàn giáo của từng loại
Sự tiến bộ của kỹ thuật luyện kim và cơ khí chế tạo đã cho ra đời 4 hệ thống chính, đáp ứng mọi bài toán biện pháp thi công của nhà thầu.
Cấu tạo giàn giáo khung
Đây là hệ thống quen thuộc nhất, thường được gọi là giáo chữ H. Chúng phổ biến trong các công trình dân dụng nhỏ và công tác xây tô hoàn thiện.
- Khung chính: Được hàn nối từ thép ống Ø42, chiều cao tiêu chuẩn thường là 1.7m, 1.5m hoặc 0.9m. Độ dày ống thép tối thiểu phải đạt 1.5mm – 2.0mm.
- Giằng chéo: Làm từ thép ống nhỏ Ø21, dài 1.96m (cho khung 1.7m), đập dẹp hai đầu và có lỗ để cài vào chốt nêm trên khung chính.
- Chốt nối (Pin): Giúp ghép chồng các khung lên nhau theo phương thẳng đứng một cách dễ dàng.
Cấu tạo giàn giáo nêm
Sự ra đời của giáo nêm đã giải quyết triệt để bài toán chống võng khi đổ bê tông sàn diện tích lớn, tối ưu hóa không gian thao tác bên dưới.
- Cây chống đứng: Thường dùng thép tuýp Ø49, dọc thân được hàn các “tai nêm” cách nhau 50cm – 100cm.
- Thanh giằng ngang: Làm từ thép Ø42, hai đầu có dập “chốt nêm”. Khi lắp ráp, chốt này sẽ đóng chặt vào tai nêm của cây chống đứng, tạo liên kết cực kỳ ngàm chắc.
- Chống đà & Chống Consol: Các phụ kiện chuyên dụng hỗ trợ chống nách dầm, góc cột mà giáo khung truyền thống không làm được.

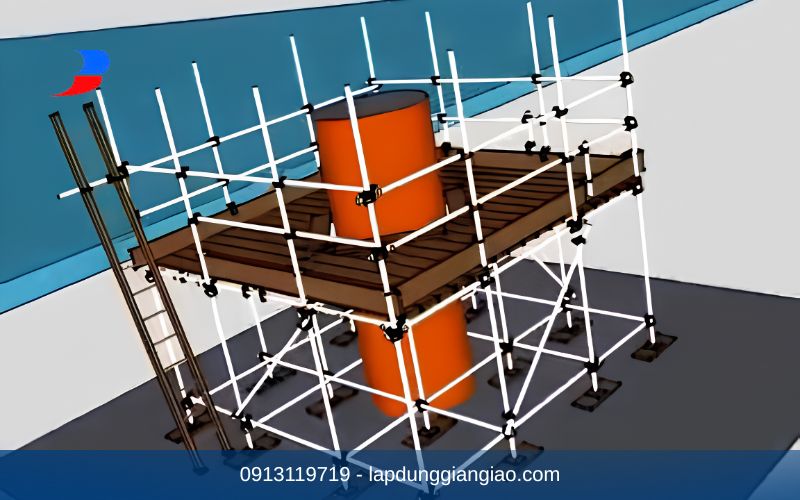

Cấu tạo giàn giáo Ringlock
Đây là thế hệ thiết bị tân tiến nhất hiện nay, được các tập đoàn xây dựng lớn chỉ định cho các siêu dự án nhờ khả năng chịu tải tĩnh lên đến hàng chục tấn.
- Chống đứng (Cột Ringlock): Thép cường độ cao Ø48.3, dọc thân hàn các đĩa hoa thị (8 lỗ) dày 8mm.
- Giằng ngang/chéo: Hai đầu gắn chốt nêm hình nón. Khi lắp, đầu chốt ôm khít vào ống Ø48.3 và xuyên qua đĩa 8 lỗ, khóa cứng bằng búa đóng.
- Điểm ưu việt: Không có điểm rung lắc, khả năng phân tán lực nén đều ra 4 hướng, đảm bảo an toàn tuyệt đối cho ván khuôn sàn.
Cấu tạo giàn giáo BS1139
Hệ thống này tuân thủ tiêu chuẩn BS1139 của Anh Quốc, chuyên dùng trong môi trường chật hẹp, góc cạnh phức tạp như nhà máy lọc dầu, giàn khoan.
- Ống thép rời: Sử dụng 100% ống thép mạ kẽm nhúng nóng Ø48.3 dày 3.2mm, chiều dài cắt linh hoạt từ 1m đến 6m.
- Hệ cùm khóa: Không dùng chốt hàn cố định mà liên kết bằng cùm xoay, cùm chết, kẹp dầm, nối ống bằng bulong siết chặt.
- Tính cơ động: Có thể bẻ góc, lách qua các chướng ngại vật đường ống công nghiệp một cách dễ dàng.
Bảng so sánh đặc tính kỹ thuật các hệ giàn giáo
| Loại giàn giáo | Đặc điểm nhận diện cốt lõi | Ứng dụng thi công chính | Tốc độ lắp dựng |
| Giáo khung (Chữ H) | Khung hàn chữ H cố định, chốt chéo | Bao che mặt ngoài, xây tô dân dụng | Rất nhanh |
| Giáo Nêm | Liên kết tai nêm và chốt đóng | Chống đỡ sàn lầu, cốp pha dầm | Nhanh |
| Giáo Ringlock | Đĩa đệm 8 lỗ, chốt nêm hoa thị | Chống sàn siêu tải trọng, cầu đường | Nhanh, độ chính xác cao |
| Giáo BS1139 | Ống tuýp rời và cùm siết ốc | Công nghiệp dầu khí, bảo trì nhà máy | Đòi hỏi tay nghề cao |
