Giàn giáo đĩa Ringlock được xem là công nghệ bao che và chống đỡ tiên tiến nhất hiện nay, mang lại độ an toàn tuyệt đối cho các công trình quy mô lớn. Tuy nhiên, nếu không nắm vững cách lắp đặt giàn giáo ringlock chuẩn kỹ thuật, hệ thống sẽ không thể phát huy hết khả năng chịu tải, thậm chí gây ra những rủi ro khó lường.
Bài viết này, KTXD Thiên Phú sẽ cung cấp cho các kỹ sư và đội trưởng thi công một cẩm nang hướng dẫn lắp ráp từng bước. Từ khâu chuẩn bị mặt bằng, thao tác khóa chốt nêm cho đến quy trình neo tường và tháo dỡ an toàn nhất.

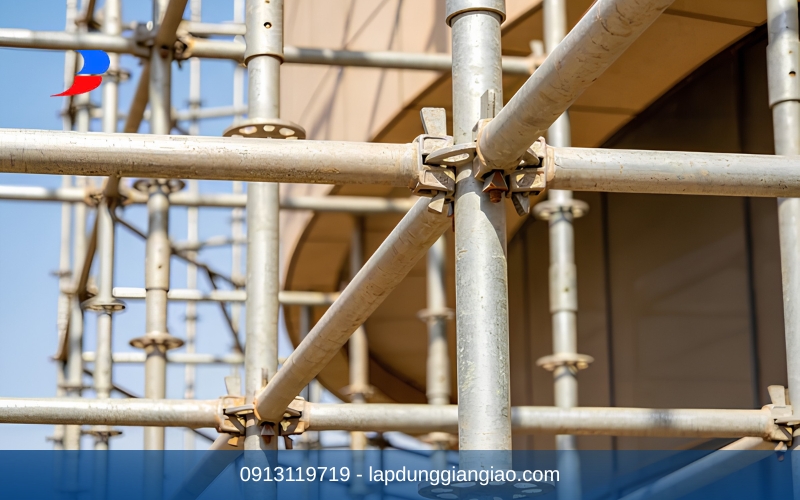

1. Chuẩn bị trước khi lắp đặt giàn giáo ringlock
Sự chuẩn bị kỹ lưỡng quyết định 50% tốc độ và độ an toàn của toàn bộ quá trình lắp dựng. Bạn không thể mang thiết bị ra công trường rồi mới loay hoay tìm kiếm phụ kiện phù hợp.
Đầu tiên, kỹ sư cần đọc hiểu bản vẽ thiết kế để đối chiếu với thông số kỹ thuật giàn giáo ringlock, từ đó bóc tách chính xác số lượng cột chống, thanh giằng và mâm giáo cần thiết. Mặt bằng thi công phải được dọn dẹp sạch sẽ, lu lèn phẳng và xử lý nền đất yếu.
Tiếp theo, việc kiểm tra kích tăng giàn giáo là vô cùng quan trọng. Đảm bảo phần ren không bị mòn, rỉ sét và các đai ốc xoay trơn tru. Bố trí ván lót dày dưới chân kích để dàn đều lực nén, chống lún cục bộ khi hệ giáo chịu tải.
2. Quy trình lắp đặt giàn giáo ringlock 6 bước
Để hệ thống đồng nhất và không bị sai lệch tọa độ, đội thợ cần tuân thủ một [biện pháp thi công giàn giáo] mạch lạc theo 6 bước tiêu chuẩn sau đây.
- Bước 1: Lắp đặt chân đế: Đặt ván lót, định vị khoảng cách các kích bằng theo đúng bản vẽ. Chỉnh đai ốc sao cho tất cả các chân kích đồng mức cao độ.
- Bước 2: Lắp thanh chống đứng: Cắm cột đứng Ringlock vào phần trục ren của kích tăng. Giữ cột thẳng đứng để chuẩn bị liên kết.
- Bước 3: Lắp thanh giằng ngang: Đưa đầu ngàm của thanh giằng ngang vào lỗ nhỏ của đĩa hoa thị trên cột đứng. Kết nối 4 cột lại thành một mô đun hình vuông hoặc chữ nhật cơ sở. Đóng chốt nêm tạm thời.
- Bước 4: Cân chỉnh độ rọi và khóa chặt: Dùng thước thủy kiểm tra độ thăng bằng của giằng ngang và độ thẳng đứng của cột. Sau khi chuẩn xác, dùng búa gõ chặt tất cả các chốt nêm.
- Bước 5: Lắp thanh giằng chéo: Gắn thanh giằng chéo vào lỗ lớn trên đĩa hoa thị để chống vặn xoắn hệ khung.
- Bước 6: Lắp mâm sàn và lan can: Trải mâm thao tác lên các thanh giằng ngang, khóa chốt an toàn. Lắp thêm 2 lớp thanh giằng ngang ở tầng trên để làm lan can bảo vệ.
3. Cách kết nối chốt côn vào đĩa hoa thị đúng kỹ thuật
Khác biệt lớn nhất của Ringlock so với giáo khung truyền thống nằm ở cụm đĩa hoa thị. Đây là trái tim của hệ thống, quyết định sức chịu tải tổng thể.
Một đĩa Rosette tiêu chuẩn có 8 lỗ: 4 lỗ nhỏ để bắt thanh giằng ngang (tạo góc 90 độ) và 4 lỗ lớn để bắt thanh giằng chéo. Khi đưa đầu ngàm vào đĩa, chốt nêm sẽ xuyên qua rãnh để tạo ngàm khóa chặt chẽ.
Thao tác đúng kỹ thuật:
Thợ lắp đặt cần dùng một chiếc búa nhỏ (khoảng 500g) gõ dứt khoát vào đầu chốt nêm cho đến khi chốt nằm khít vào đĩa, không còn độ rơ. Tuyệt đối không dùng cờ lê hay gạch đá để đập, cũng không gõ quá mạnh làm biến dạng đầu chốt. Sự liên kết cứng này giúp triệt tiêu hoàn toàn rung lắc khi có người di chuyển bên trên.
4. Lắp hệ thống neo tường và giằng chống cho ringlock cao tầng
Khi ứng dụng làm hệ giàn giáo bao che nhà cao tầng, Ringlock chịu áp lực xô ngang rất lớn từ sức gió. Nếu chỉ xếp chồng lên nhau mà không có hệ thống neo giữ, giàn giáo có nguy cơ bị lật đổ về phía sau.
Việc lắp ráp ống tuýp neo tường là hạng mục bắt buộc. Các thanh neo phải được liên kết một đầu vào cột giáo (bằng cùm xoay) và đầu kia gắn cố định vào hệ dầm, sàn bê tông của tòa nhà bằng bu lông nở hoặc thép râu chờ.
Dưới đây là bảng tiêu chuẩn khoảng cách neo tường thông dụng:
| Vị trí neo giữ | Khoảng cách theo phương dọc | Khoảng cách theo phương đứng | Yêu cầu kỹ thuật bổ sung |
| Khu vực thân tòa nhà | Mỗi 3 nhịp giáo (khoảng 4.5m – 6.0m) | Mỗi 2 tầng giáo (khoảng 3.0m – 4.0m) | Neo xen kẽ theo hình ziczac (nanh sấu) |
| Khu vực biên, góc cua | Mỗi 2 nhịp giáo (khoảng 3.0m – 4.0m) | Mỗi 1 tầng giáo (khoảng 1.5m – 2.0m) | Tăng cường neo tại các điểm hứng gió bão |
| Khu vực chân giáo | Neo ngay tại điểm giao giằng lớp 1 | Cố định chặt xuống mặt nền bê tông | Dùng ống tuýp gia cố chéo vào móng |
5. Quy trình tháo dỡ giàn giáo ringlock an toàn
Tháo dỡ giàn giáo thường là giai đoạn xảy ra nhiều tai nạn nhất do tâm lý chủ quan khi công trình đã hoàn thiện. Nguyên tắc vàng là “Lắp sau thì tháo trước” – quy trình tháo dỡ đi ngược hoàn toàn với quy trình lắp ráp.
Cần dọn sạch vật liệu thừa trên mâm sàn trước khi gỡ. Tháo dỡ lần lượt từ trên đỉnh xuống dưới thấp: Tháo lan can, gỡ mâm sàn, mở chốt giằng chéo, giằng ngang và cuối cùng là rút cột chống đứng.
Cấm tuyệt đối hành vi thả, ném các cấu kiện từ trên cao xuống đất. Mọi vật tư sau khi tháo rời chốt nêm phải được buộc thành bó và dòng rọc cẩn thận xuống khu vực tập kết, phân loại riêng cột, giằng và mâm để bảo dưỡng cho dự án sau.
6. Những sai lầm đặc thù khi lắp ringlock – Khác với giàn giáo khung
Mặc dù thao tác lắp đặt được thiết kế để dễ dàng hơn, nhưng chính [ứng dụng ringlock trong xây dựng] cũng đi kèm với một số sai lầm đặc thù mà thợ quen làm giàn giáo khung thường mắc phải.
- Không đóng chặt chốt nêm: Thợ chỉ thả chốt vào lỗ đĩa mà quên dùng búa gõ khóa chết. Điều này khiến hệ giáo lỏng lẻo, dễ bị bung ra khi chịu tải rung động.
- Gắn sai vị trí lỗ đĩa: Ép thanh giằng chéo vào lỗ nhỏ hoặc ngược lại. Cố tình làm sai sẽ làm cong vênh ngàm liên kết, phá hỏng hình học chịu lực.
- Trộn lẫn cấu kiện kém chất lượng: Kết hợp thanh giằng Ringlock của các thương hiệu khác nhau có sai số kích thước, dẫn đến việc chốt nêm không sát, hệ khung bị nghiêng vẹo.
- Bỏ qua bước cân bằng chân kích đầu tiên: Nếu lớp chân đế ban đầu không thăng bằng, càng lên cao hệ giáo càng nghiêng, tạo ra mô men uốn nguy hiểm bẻ gãy thân cột.
