Trong bất kỳ hệ thống chống đỡ nào, điểm tiếp xúc với mặt đất luôn là nơi chịu áp lực lớn nhất và quyết định sự ổn định của toàn bộ kết cấu. Chân kích giàn giáo chính là bộ phận đảm nhiệm vai trò quan trọng này.
Không chỉ giúp phân tán lực truyền xuống nền móng, chân kích còn cho phép điều chỉnh cao độ, giúp hệ giàn giáo đứng vững trên các bề mặt không bằng phẳng. Bài viết dưới đây, KTXD Thiên Phú sẽ phân tích chi tiết về cấu tạo, thông số kỹ thuật, cách phân loại và nguyên tắc lắp đặt chân kích an toàn.

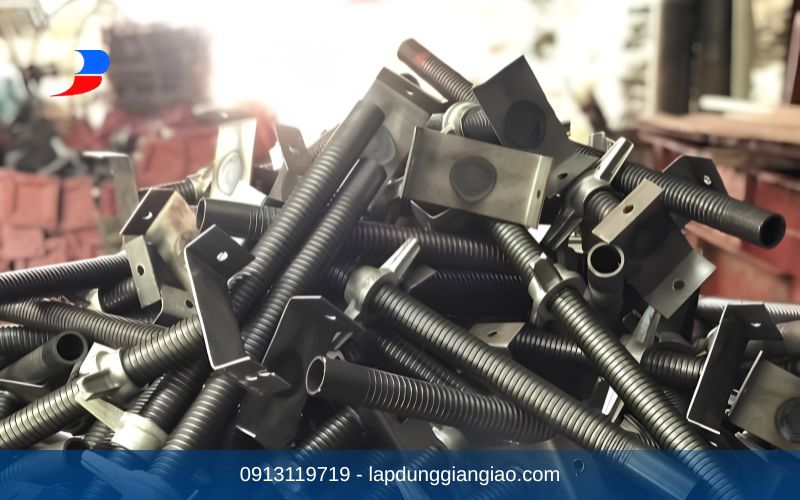

1. Chân kích giàn giáo là gì? Vai trò và cấu tạo chi tiết

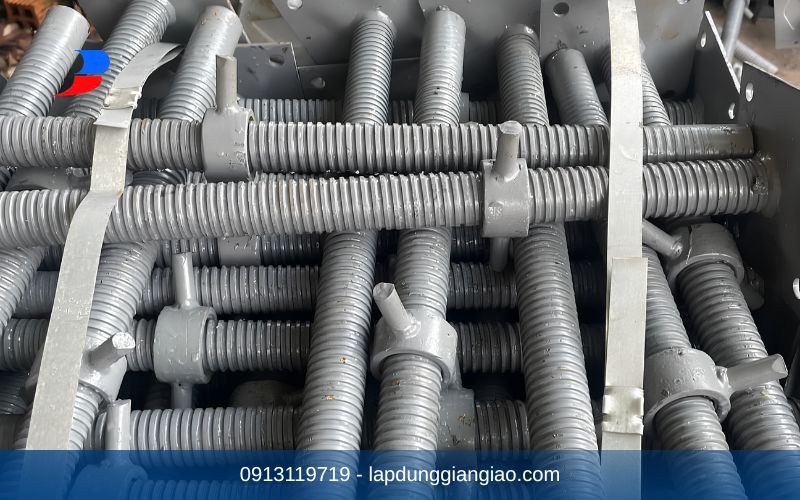

Chân kích giàn giáo (Base Jack) là một thiết bị cơ khí dạng trục ren, được lắp đặt ở phần dưới cùng của các cột chống đứng nhằm điều chỉnh độ cao và giữ thăng bằng cho toàn bộ hệ thống giàn giáo.
Trong hệ kích tăng giàn giáo, nếu chân kích (kích bằng) được đặt ở dưới cùng để tiếp xúc với mặt đất, thì kích đầu U (U-head Jack) được cắm ở trên đỉnh cột chống để đỡ các hệ xà gồ thép/gỗ.
Cấu tạo 3 bộ phận chính:
- Đĩa đế: Tấm thép phẳng hình vuông hoặc tròn ở dưới cùng, có tác dụng mở rộng diện tích tiếp xúc để phân tán lực nén xuống nền móng, ngăn tình trạng lún sụt.
- Trục ren: Phần ống hoặc đặc có tiện ren suốt chiều dài, được cắm trực tiếp vào lòng ống của cột chống giàn giáo.
- Đai ốc điều chỉnh: Còn gọi là con tán, chạy dọc theo trục ren. Bằng cách vặn đai ốc lên xuống, người thợ có thể nâng hạ độ cao của cột chống giàn giáo một cách chính xác.
2. Phân loại chân kích giàn giáo
Tùy thuộc vào yêu cầu của dự án, chân kích được chia thành 5 dòng chuyên biệt để tối ưu hóa khả năng chống đỡ:
| Loại chân kích | Đặc điểm | Ứng dụng |
| Base Jack tiêu chuẩn | Trục ren D34, đế vuông 150×150 mm | Giàn giáo khung, giáo nêm, nhà dân dụng |
| Base Jack Heavy Duty | Trục ren D38, đĩa đế lớn, đai ốc đúc | Cầu đường, cao tầng, công trình tải trọng lớn |
| Base Jack có bánh xe | Tích hợp bánh xe có khóa | Giàn giáo di động, bảo trì MEP |
| Base Jack xoay góc (Swivel) | Có khớp cầu nghiêng đến 45° | Nền dốc, ram dốc tầng hầm |
| Base Jack cọc thép | Có lỗ hoặc ngàm bắt bu lông | Cố định xuống móng bê tông hoặc boong tàu |
3. Thông số kỹ thuật chân kích giàn giáo
Để hệ thống chống đỡ đạt hiệu quả cao nhất, đặc biệt khi kết hợp cùng thông số kỹ thuật giàn giáo ringlock, chân kích phải đáp ứng các tiêu chuẩn khắt khe về kích thước và khả năng chịu lực:
| Thông số | D34 (giáo H, giáo nêm) | D38 (Ringlock) |
| Đường kính trục ren | Ø34 mm | Ø38 mm |
| Độ dày trục ren | 3.5 – 4.0 mm | 4.0 – 5.0 mm hoặc trục đặc |
| Kích thước đĩa đế | 120 × 120 × 4 mm | 150 × 150 × 5 mm |
| Chiều dài | 500 mm | 600 mm |
| Chiều dài điều chỉnh an toàn | Không quá 300 mm | Không quá 400 mm |
| Tải trọng làm việc (SWL) | 2.5 – 3.5 tấn | 5 – 8 tấn |
| Bề mặt | Sơn tĩnh điện hoặc mạ điện | Mạ kẽm nhúng nóng hoặc mạ điện |
Lưu ý: Luôn giữ tối thiểu 200mm trục ren nằm trong lòng cột chống, không được vặn chân kích ra quá giới hạn an toàn.
4. Cách đặt chân kích đúng kỹ thuật theo từng loại nền
Quá trình lắp đặt phần đế quyết định sự thành bại của biện pháp thi công giàn giáo. Dưới đây là phương pháp xử lý chân kích theo từng loại địa hình:
| Loại nền | Nguy cơ | Cách xử lý |
| Bê tông cứng | Trượt ngang | Đặt trực tiếp. Nếu mặt sàn quá trơn nên dùng cao su chống trượt hoặc bắn đinh cố định. |
| Đất nén chặt | Lún cục bộ | Lót ván kê tối thiểu 225 × 38 mm. |
| Đất yếu, bùn cát | Sụt lún | Đầm nền, đóng cọc, trải thép tấm rồi mới đặt chân kích. |
| Nền ướt | Gỉ sét | Kê cao bằng gạch hoặc bệ kê, tránh ngâm trong nước. |
| Nền dốc | Nghiêng cột | Bắt buộc sử dụng Base Jack xoay góc. Không dùng gạch đá để chêm. |
5. Cách tính tải trọng chân kích
Kỹ sư cần tính toán cẩn thận để xác định mỗi chân kích phải chịu một lực nén là bao nhiêu. Công thức tính tải trọng nén lên một chân kích (P) được xác định bằng:
P = (W𝖦 + W𝖫 + W𝖤) / N
Trong đó:
- P: Tải trọng truyền xuống mỗi chân kích (Tấn).
- W𝖦: Tĩnh tải của hệ thống (Trọng lượng bản thân giàn giáo, ván khuôn, thiết bị cố định). Bạn cần nắm rõ 1 bộ giàn giáo nặng bao nhiêu kg để tính toán thông số này.
- W𝖫: Hoạt tải (Khối lượng bê tông tươi, nhân công, vật tư di động).
- W𝖤: Tải trọng môi trường (Sức gió, rung chấn từ máy bơm bê tông).
- N: Tổng số lượng chân kích tiếp đất của hệ thống.
Ví dụ: Nếu tổng tải trọng W𝗍𝗈𝗍𝖺𝗅 = W𝖦 + W𝖫 + W𝖤 = 100 Tấn và bạn bố trí N = 40 chân kích. Suy ra P = 100 / 40 = 2.5 Tấn/chân. Trong trường hợp này, việc sử dụng chân kích ống D34 (SWL 3.5 Tấn) là đạt chuẩn an toàn.
6. Bảng giá chân kích giàn giáo 2026
Tùy theo quy cách và độ dày thép, giá phụ kiện giàn giáo nói chung và chân kích nói riêng có sự biến động nhẹ. Dưới đây là bảng giá tham khảo 2026:
| Quy cách | Giá mua (VNĐ/cái) | Giá thuê (VNĐ/cái/tháng) |
| Chân kích D34 × 300 mm | 35.000 – 45.000 | 3.000 – 4.000 |
| Chân kích D34 × 500 mm | 48.000 – 55.000 | 4.000 – 5.000 |
| Chân kích D38 × 500 mm | 65.000 – 75.000 | 6.000 – 8.000 |
| Chân kích xoay góc | 110.000 – 140.000 | 12.000 – 15.000 |
Lưu ý: Giá chỉ mang tính tham khảo, chưa bao gồm VAT và chi phí vận chuyển. Hãy liên hệ 0913119719 để được báo giá chính xác.
7. Mua và thuê chân kích giàn giáo tại KTXD Thiên Phú
Việc sử dụng chân kích kém chất lượng hoặc hàng phế phẩm có thể dẫn đến đứt ren, mất ổn định và gây sập hệ giàn giáo.
KTXD Thiên Phú là tổng kho phân phối và cho thuê giàn giáo cùng các phụ kiện chống đỡ hàng đầu khu vực phía Nam. Chúng tôi cam kết:
- Chân kích D34 và D38 đạt chuẩn kỹ thuật mạ kẽm.
- Trục ren sâu, đai ốc đúc nguyên khối.
- Khả năng chịu tải cao, có kiểm định chất lượng CO/CQ và Quatest 3.
- Kho hàng số lượng lớn sẵn 10.000 cái, giao nhanh tận công trình trong ngày.
- Giá cạnh tranh và hỗ trợ chiết khấu cho đơn hàng lớn.
Liên hệ KTXD Thiên Phú để nhận báo giá chi tiết và tư vấn giải pháp phù hợp cho công trình của bạn.
